오래된 건축물의 배관과 설비를 관리하려면 정확한 현장 데이터가 필요합니다.
3D 레이저 스캐닝은 굴착과 공사 중단을 최소화하면서 지상·지하 설비를 정밀하게 디지털화할 수 있는 효과적인 방법입니다.
역사적 건축물을 보존하고 유지하는 일은 매우 중요하지만, 실제 현장에서는 많은 제약이 따릅니다. 특히 배관, 터널, 설비와 같은 기존 시스템은 접근이 어렵고, 교체나 보수 작업에는 높은 비용과 안전 리스크가 동반될 수 있습니다.
그럼에도 이러한 설비를 안정적으로 관리하는 것은 건축물의 역사적 가치와 기능을 함께 보존하기 위해 필수적입니다. 최근에는 손상, 불필요한 굴착, 공사 중단을 줄이면서 정확한 3D 데이터를 확보할 수 있는 3D 레이저 스캐닝 기술이 유지보수와 설계 계획의 핵심 대안으로 활용되고 있습니다.
토론토대학교는 캐나다를 대표하는 명문 대학 중 하나로, 약 9만 명의 학생이 재학 중입니다. 세인트 조지 캠퍼스는 1800년대 초반부터 조성된 역사적 공간이며, 캠퍼스 내 중앙 증기 플랜트는 100년 이상 운영되어 온 주요 기반 설비입니다.
해당 플랜트는 지하 증기 배관망을 통해 캠퍼스 대부분의 건물에 열을 공급하고 있습니다. 배관 교체와 신규 배관 설치를 안정적으로 진행하기 위해서는 기존 배관과 설비의 정확한 위치, 구조, 주변 환경을 파악할 수 있는 고정밀 3D 데이터가 필요했습니다.

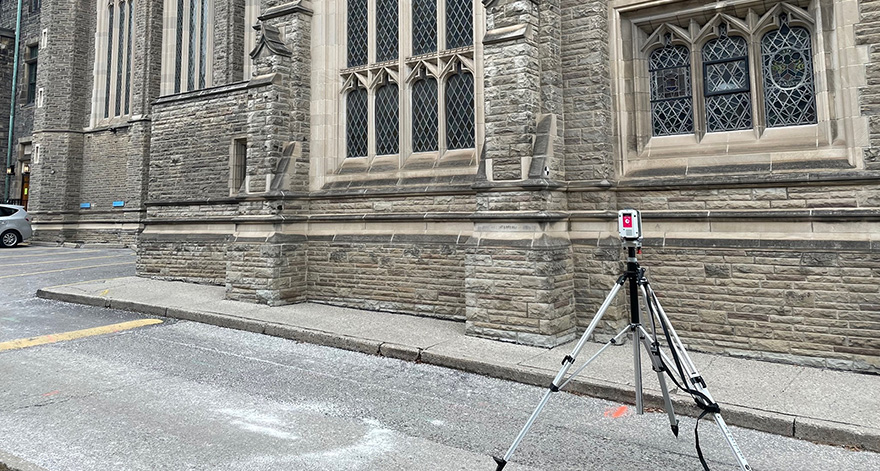

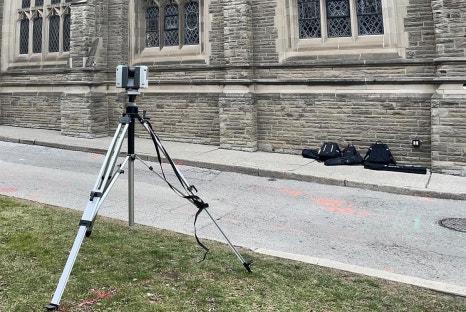

Leica RTC360 - 토론토대학교 중앙 스팀 플랜트 프로젝트 현장
3DS Technologies Inc는 토론토대학교 증기 파이프를 대상으로 3D 레이저 스캐닝을 수행했습니다. 목표는 시공사가 신규 및 교체용 증기 설비의 최적 경로를 계획할 수 있도록 기존 시설을 정확한 3D 모델로 구축하는 것이었습니다.
현장에서는 굴착으로 인한 교란과 운영 중단을 최소화해야 했습니다. 일부 배관은 지상에 위치했지만, 고온의 증기를 운반하는 지하 터널은 위험하고 접근이 어려웠으며, 협소하고 밀폐된 공간도 많았습니다. 이러한 조건에서는 작업자 안전과 데이터 정확성을 동시에 확보할 수 있는 비접촉식 3D 데이터 캡처 방식이 적합했습니다.

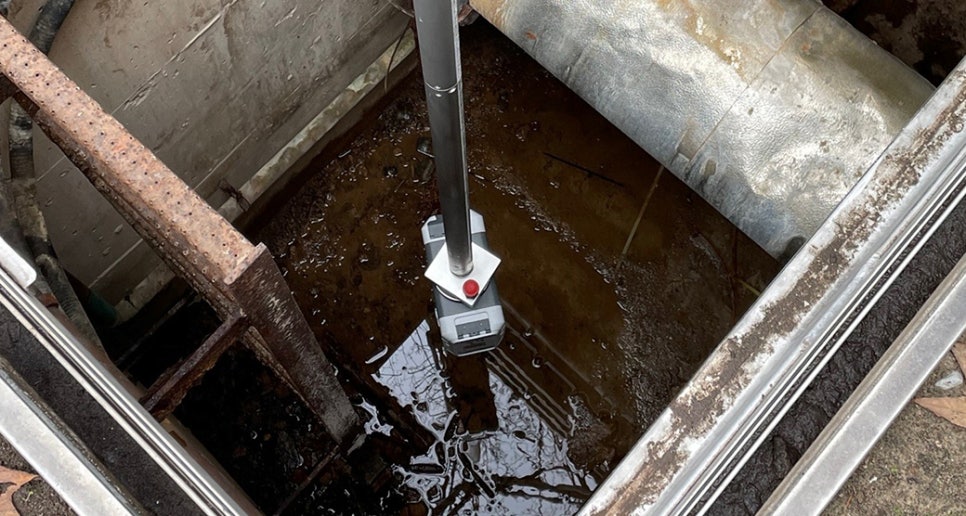

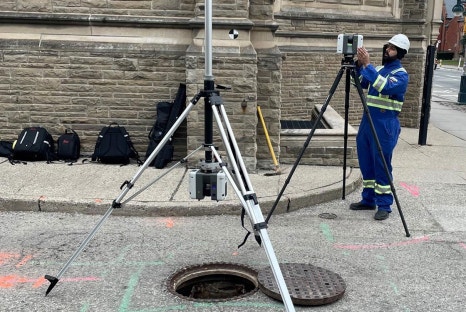

Leica RTC360 - 토론토대학교 중앙 스팀 플랜트 프로젝트 현장
캠퍼스의 역사적 가치를 훼손하지 않으면서 기존 설비 데이터를 확보해야 했습니다.
고온 증기 배관이 있는 지하 터널은 협소하고 위험해 작업자 접근을 최소화할 필요가 있었습니다.
신규 배관과 교체 배관의 경로를 계획하려면 기존 설비와 주변 구조물의 정밀한 3D 모델이 필요했습니다.
3DS Technologies Inc는 고해상도 3D 레이저 스캐닝 전문 컨설팅 기업으로, LiDAR 장비와 포인트 클라우드 처리 기술을 활용해 정확하고 신뢰도 높은 데이터를 제공하고 있습니다. 종합적인 리얼리티 캡처 서비스를 제공하기 위해 상호 운용이 가능한 Leica Geosystems 솔루션을 조합해 사용하며, 프로젝트 환경에 따라 장비와 소프트웨어를 유연하게 선택할 수 있는 체계를 갖추고 있습니다.
| 3D 스캐너 |
Leica RTC360 Leica ScanStation P30 / P50 Leica BLK2GO |
|---|---|
| 소프트웨어 |
Leica Cyclone Cyclone 3DR Cyclone REGISTER 360 |
캠퍼스의 역사적 중요성과 프로젝트 목표를 고려했을 때, 주요 스캐너로는 Leica RTC360이 선택되었습니다. RTC360은 휴대성이 뛰어나 협소한 공간에서도 운용하기 쉽고, 설치와 위치 조정이 간편해 현장 작업 효율을 높일 수 있습니다.
초당 최대 200만 개의 포인트를 스캔할 수 있어 복잡한 배관 환경도 빠르게 3D로 캡처할 수 있으며, 지상부터 지하 터널, 건물 내부 배관까지 전체 스캔을 하루 만에 완료할 수 있었습니다.

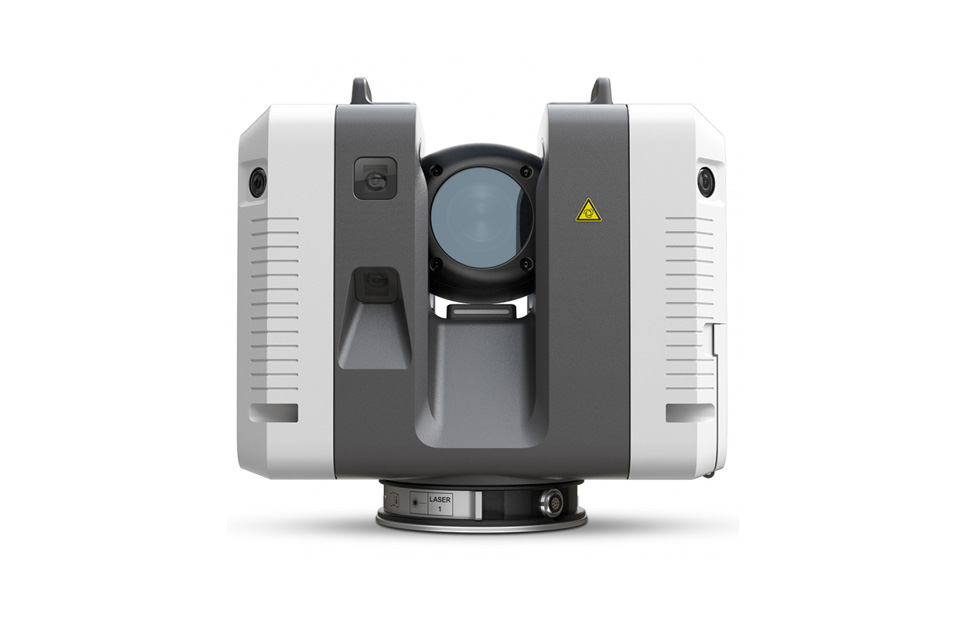

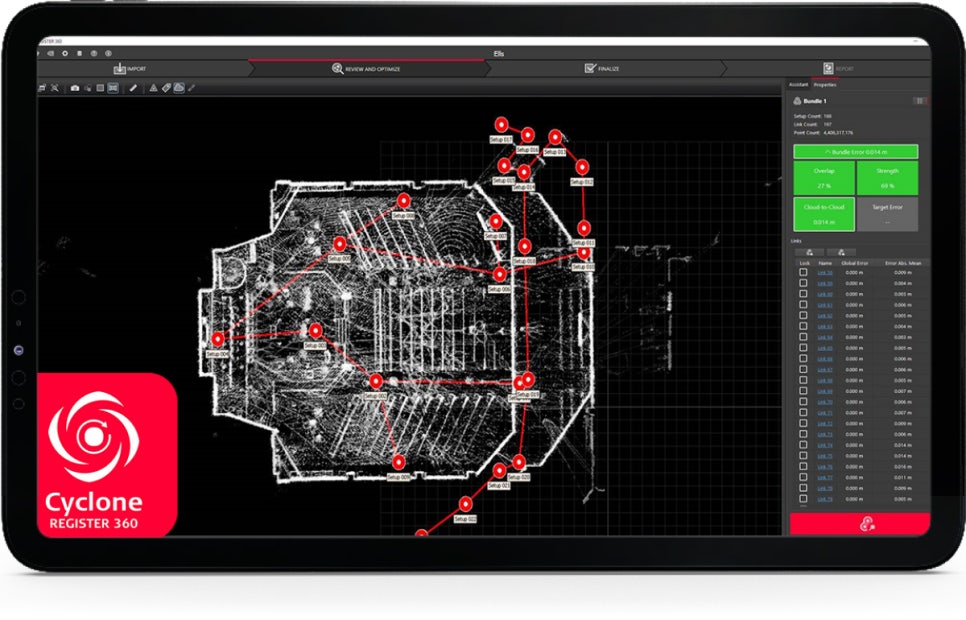

현장에 적용된 Leica RTC360와 Cyclone REGISTER 360을 활용한 포인트 클라우드 처리
RTC360으로 수집한 포인트 클라우드와 HDR 이미지는 Cyclone REGISTER 360에서 처리되었습니다. 이 소프트웨어는 스캔 데이터의 정합과 시각화를 지원하며, 모든 프로젝트 관계자가 데이터를 보다 상세하게 확인할 수 있도록 돕습니다. 직관적인 사용성과 데이터 시각화 기능을 바탕으로, 복잡한 현장 데이터를 신뢰도 높은 3D 모델로 전환하는 데 적합한 솔루션입니다.
위험한 지하 터널과 고온 증기 배관 주변에서 작업자 접근을 줄이고, 비접촉 방식으로 필요한 데이터를 확보할 수 있었습니다.
역사적 건축물과 기존 설비에 대한 불필요한 손상, 굴착, 운영 중단을 줄이면서 현장 데이터를 확보했습니다.
정확한 3D 모델을 기반으로 신규 배관과 교체 배관의 최적 경로를 계획할 수 있었습니다.
향후 수요 증가, 설비 확장, 유지보수 계획에도 활용 가능한 디지털 기반 데이터를 확보했습니다.
이번 프로젝트는 3D 레이저 스캐닝이 단순한 측량 기술을 넘어, 안전한 유지보수, 정확한 설계 계획, 역사적 건축물 보존을 동시에 지원할 수 있는 실질적인 도구임을 보여줍니다. 접근이 어려운 배관과 설비를 정확하게 디지털화하면, 불필요한 현장 개입을 줄이고 향후 유지보수와 확장 계획까지 데이터 기반으로 관리할 수 있습니다. 3D 레이저 스캐닝은 건축물의 역사적 가치와 기능을 함께 보존하기 위한 핵심 기술로 자리 잡고 있습니다.
라이카 지오시스템즈 RTC360을 활용한 설비 유지관리 프로젝트
“RTC360은 매우 높은 데이터 품질을 제공하며, 3D스캐닝을 통해 현장 작업을 사전에 계획할 수 있어 프로젝트 신뢰도가 크게 향상되었습니다.”
3DS Technologies Inc COO, Travis Sachs
