Point Cloud data기반으로 전용 프로그램에서 역설계해서 정밀한 결과물로 시공오차, 구조해석, 검수 등을 줄일 수 있습니다. 3D스캔을 활용하여 복잡한 대상물이나 접근하기 어려운 건물, 산업시설물 등을 안전하고 편리하게 데이터 취득이 가능합니다. 데이터 취득 후 스캔 데이터와 모델 데이터 간의 3D-As-built 비교가 가능합니다.
BIM 작업 프로세스
01

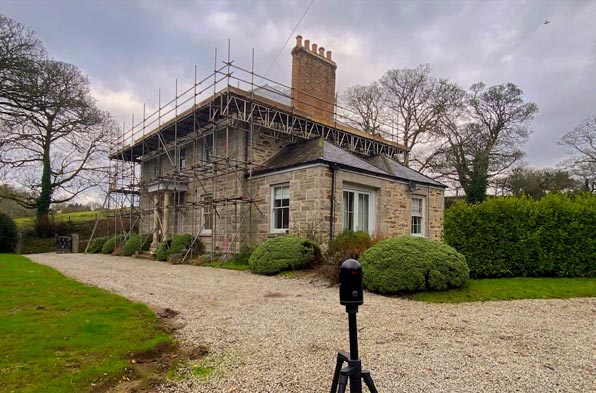

BIM에 경우 3차원 모델링이 함께 들어가야 하기 때문에 리모델링이나 증축 시 많은 효과를 볼 수 있습니다. 정확도에 따라 고정형 스캐너와 이동형 스캐너를 사용할 수 있습니다. 고정형 스캐너는 정확하지만 이동형 스캐너보다 느리고 이동형 스캐너는 빠르지만 고정형 스캐너보다 정확도가 떨어집니다. 원하는 결과값에 따라 스캐너를 선택 해서 스캔 하면 됩니다. 아니면 중요한 부분만 고정형을 사용하고 나머지 부분들을 이동형 스캐너로 스캔 하는 방법도 있습니다.
02
고정형 스캐너는 VIS가 적용되고, 이동형 스캐너는 SLAM이 적용되어 정합 과정을 최소한으로 할 수 있습니다. 고정형 스캔 데이터를 Register360 에 import하여 정합 된 데이터를 확인하고, 이상이 있다면 데이터를 수동으로 정리하고, 이상이 없다면 데이터 정리를 위해 Cyclone으로 import 시켜 줍니다. 이동형 스캐너는 스캔이 완료되면 장비에 USB를 꼽기만 하면 데이터를 받을 수 있고, 그 데이터를 Emesent Aura에 import하고 클릭 한번만 하면 프로세싱이 끝나고 SLAM방식으로 완성된 Point Cloud 를 볼 수 있습니다.
03
정리된 스캔 데이터를 원하는 프로그램에 변환하여 import 합니다. 이후 point cloud를 기반으로 revit ,스케치업 등으로 point data를 import해서 활용할 수 있습니다.
